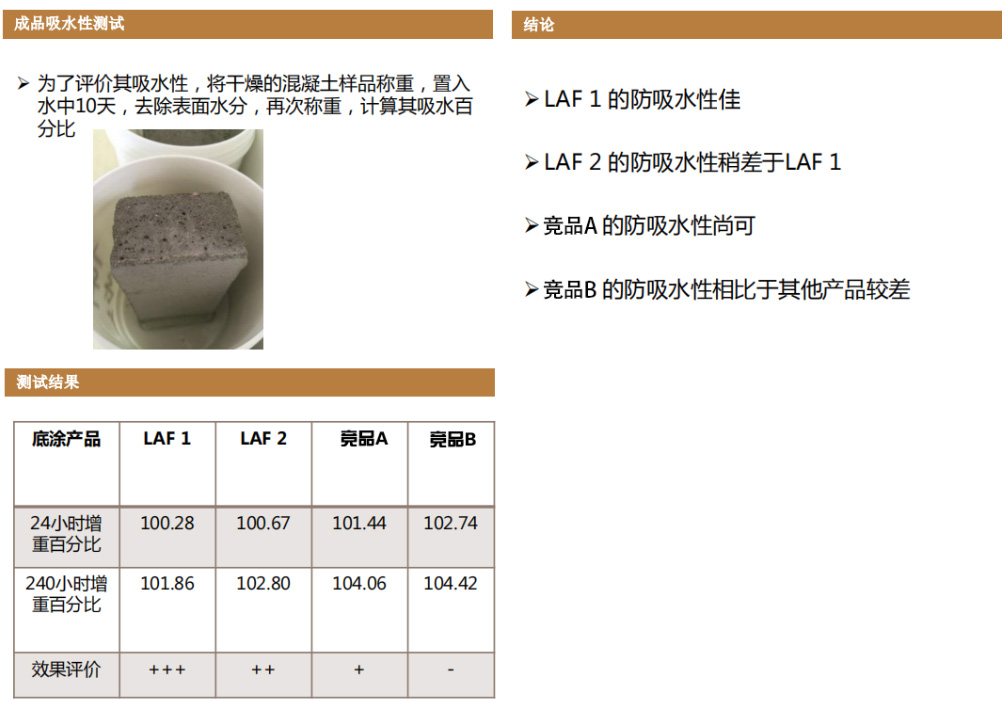

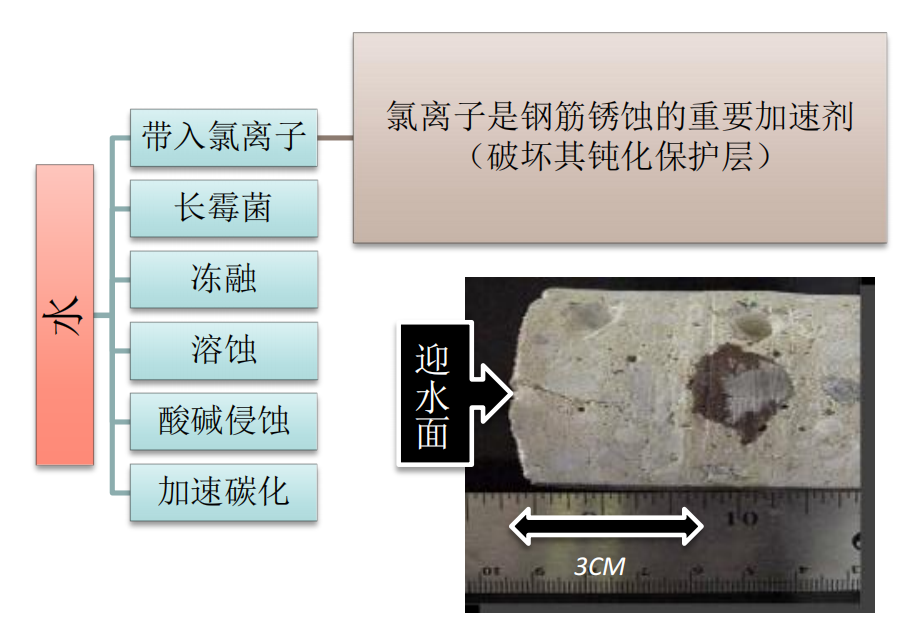

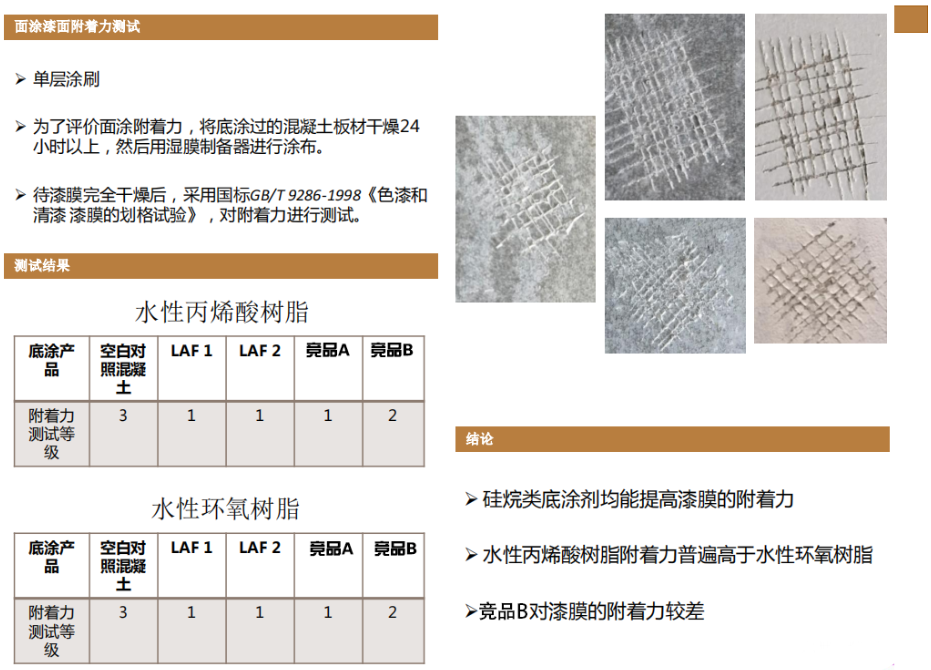

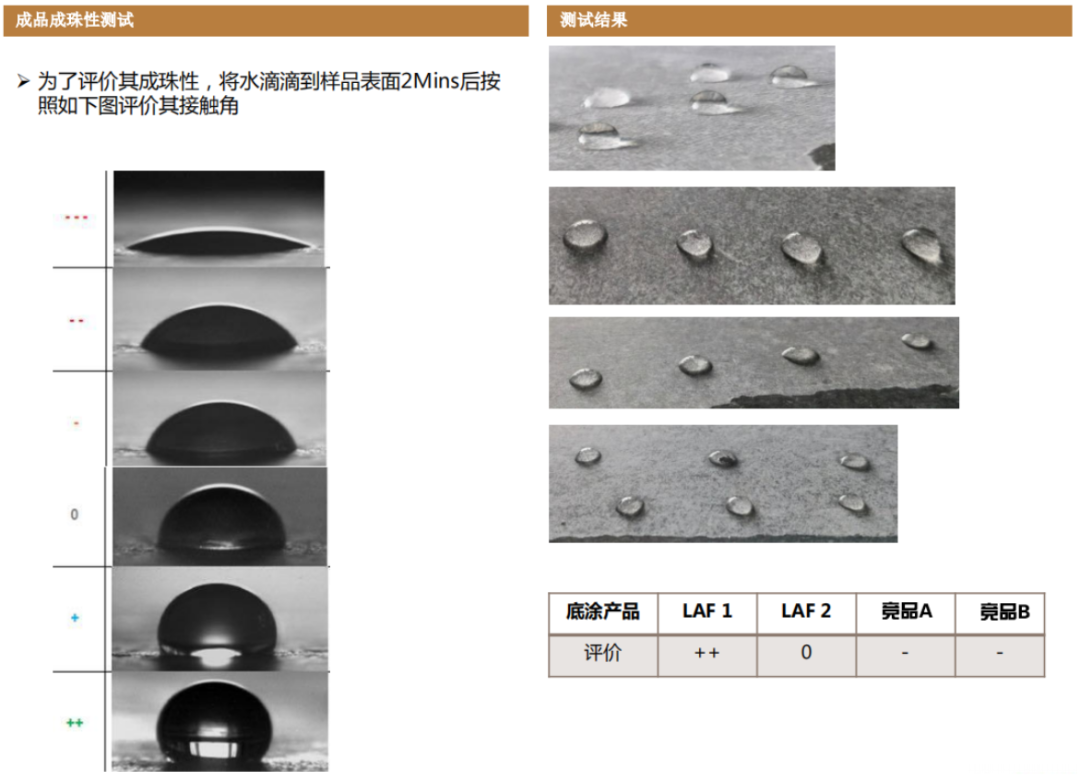

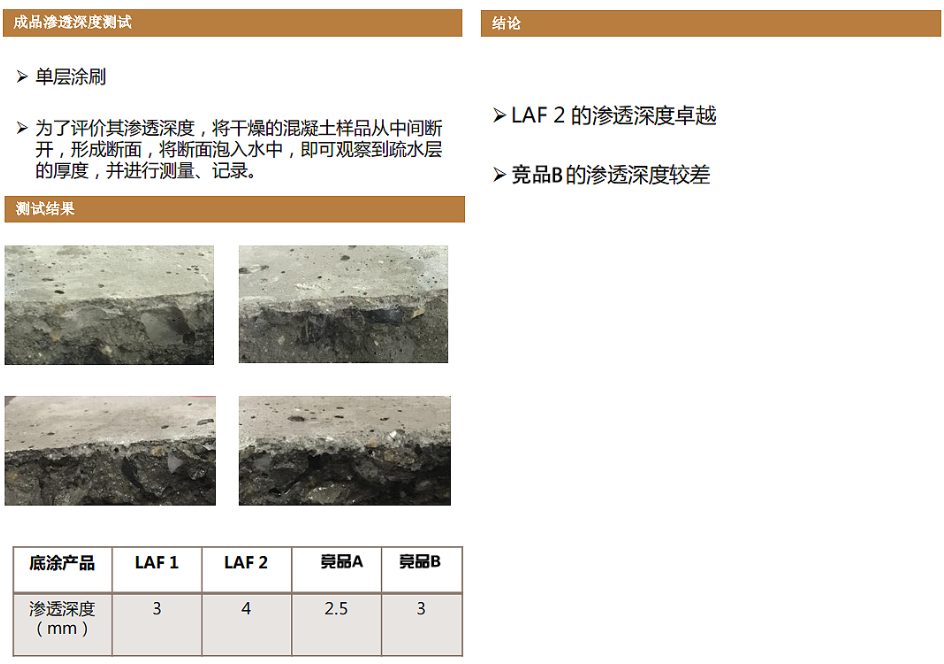

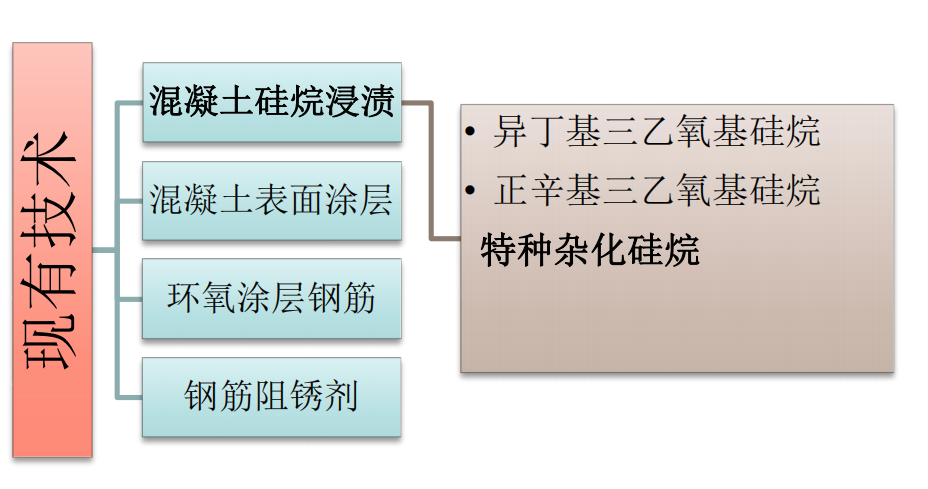

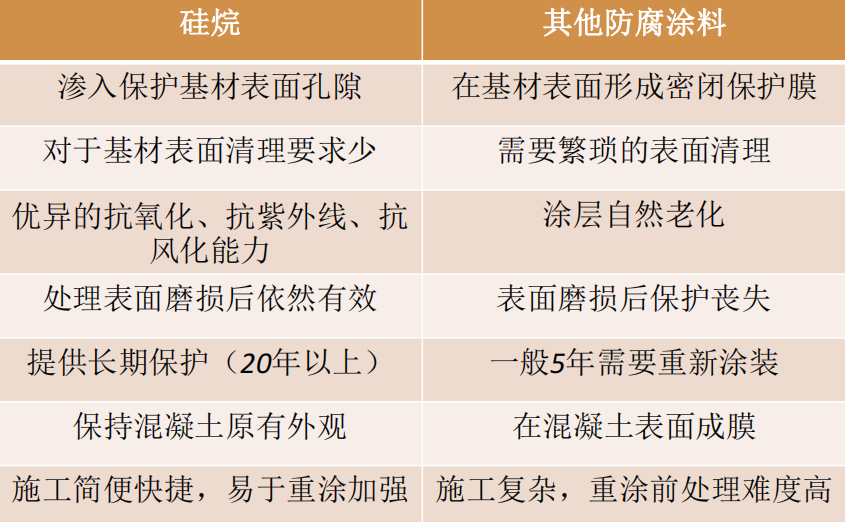

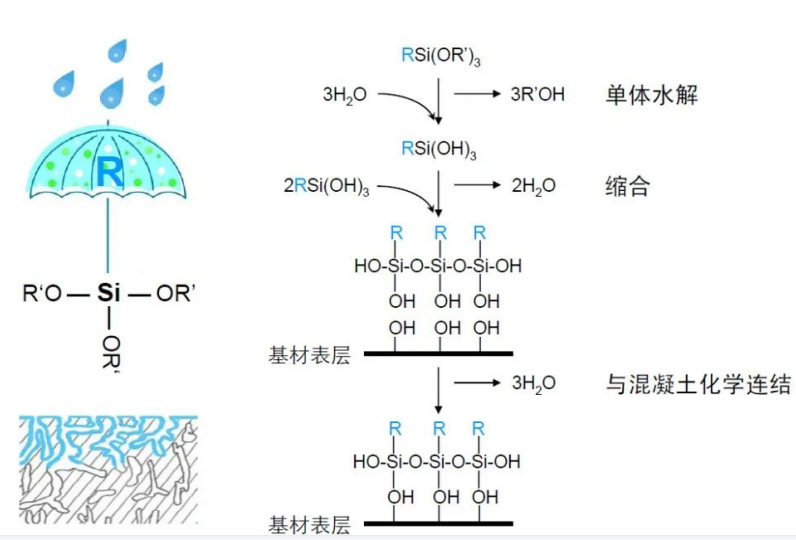

钢筋混凝土是现代工程建造中最常用的材料之一，主要是通过钢筋的柔韧性和砼的抗压强度共同作用为建筑物提供承载，因此钢筋和砼都很重要，大部分钢筋混凝土都暴露在外，裸露的部分经常会受到恶劣环境影响，出现不同程度的损坏和开裂，像定时炸弹一样埋藏在一栋栋巨大工程建筑中，引起的危害和经济损失可想而知。 对于上文提到的钢筋混凝土腐蚀问题，目前已知可行的应对方案主要有： （1）增加混凝土的自身密度（2）使用防腐涂料在表面涂覆隔离（3）钢筋的表面涂覆保护层（4）选择一种高渗透液体与其化学反应，反应后的物质堵塞毛细孔，达到阻止腐蚀介质的侵入。目前最为主流的方法是第4种。 硅烷浸渍技术是可以渗透进混凝土使其具有低吸收率、低氯离子渗透率，同时保持混凝土透气性的防腐蚀措施，为钢筋混凝土建筑的长期耐久性和正常安全使用提供有力保障，同时对建筑材料本身的功效和力学性能不产生副作用。 硅烷与钢筋混凝土的化学反应机理 硅烷防护特点概览 1.与基材发生化学键合，形成一个长期稳定的防护层； 2.由于渗透入混凝土，不会被一般的物理摩擦破坏； 3.紫外线稳定，耐碱抗酸雨，能增加处理层的寿命； 4.水汽可以穿透，液态水不能进入； 5.抗返碱，防止由于冻融和风化产生的开裂和剥落； 6.防止霉菌滋生而引起的混凝土表面发黑； 7.保持混凝土的自然纹路，不影响表面色泽； 8.硅烷防水系统寿命一般为20年以上； 9.可在硅烷基础上进行其它涂料涂装，不影响后续涂层的附着力； 10.施工方便，简单； 11.防护寿命等同于混凝土的使用寿命； 12.降低了后续维修的成本。 Reinforced concrete protection 开士达 J&Y LAF 1/2系列 低 VOC 特种杂化硅烷低聚物 高沸点和高闪点可改善加工安全性 基底具有斥水性，并保留其原有的外观 施工详解 涂布 ❖施工工艺 ➢混凝土在施工前表面应没有积水、污物、灰尘、油和其他污染物。 ➢涂布方法包括喷枪、滚筒和刷子。当使用刷子或滚筒时，应重复涂抹，直到表面保持潮湿30秒以上为止。如果使用密封喷枪，应持续喷射，直到基底彻底浸透（表面潮湿保持30秒以上）。建议涂布两遍，每遍应相互间隔7小时以上。 ➢底涂涂布后，在涂布面涂之前，请干燥24小时以上。 ❖用量 ➢对于C30、C40、C50混凝土，本品的单位面积使用量略有区别。 ➢请于混凝土表面进行施工，如果在混凝土剖面施工，可能由于石子的阻挡，造成单位面积使用量不准确的情况。 ➢C40第一遍施工用量大约为250g/m2 ；第二遍施工用量大约为：200g/m2 ➢C50第一遍施工用量大约为：200g/m2 ；第二遍：施工用量大约为150g/m2 ➢如果要单次施工，请增加施工时的表面湿润时间至2分钟以上，保证每平方米的总用量与两遍施工相同。 产品效果测试 1、成珠性测试： 2、吸水性测试： 测试结果：LAF 1防吸水性佳，LAF 2 防吸水性佳。 3、成品渗透深度测试： 4、面涂漆面附着力测试： 测试结果： LAF1 和LAF 2对于提升漆膜附着力有显著的效果。 我司研发的LAF1和LAF2能够极大地提升混凝土结构的抗水效果，延长各种建筑建造的使用寿命。 -END-
